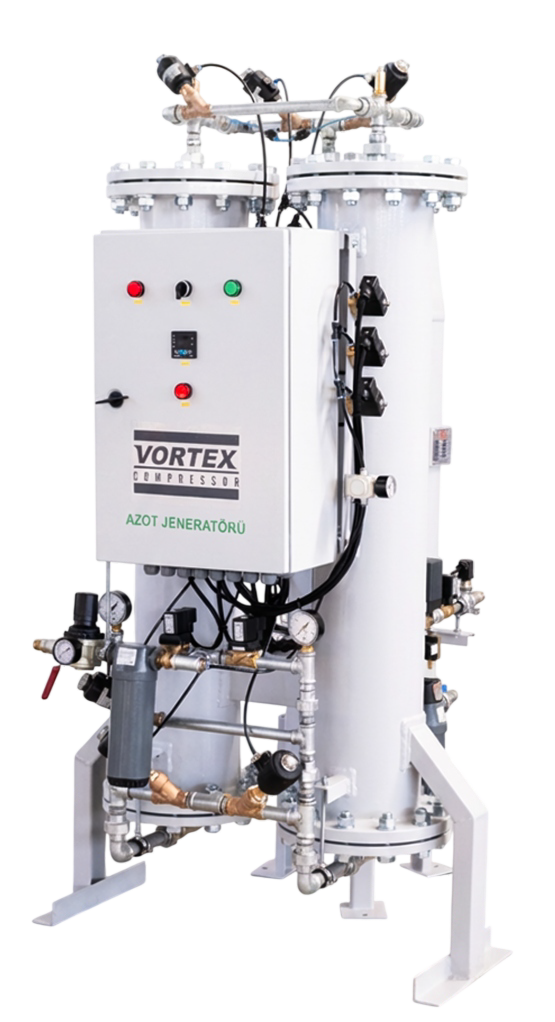

VORTEX Azot Jeneratörü Standart Seri – Yüksek Saflık (NG4HP – NG50HP)
Azot ihtiyacınız için ekonomik, güvenilir ve kullanımı kolay çözüm.
Azot birincil olarak ürünler ve proseslerdeki istenmeyen oksijeni uzaklaştırmakta kullanılan temiz, kuru ve inert bir gazdır. VORTEX Azot Jeneratörü azotu basınçlı havadan üretir. Tüp ve sıvı tankları gibi geleneksel azot tedarik yöntemlerine ekonomik, güvenilir ve güvenli bir alternatiftir.
VORTEX Azot Jeneratörü istenildiği zaman çalıştırılan kesintisiz bir azot gazı kaynağıdır. Başta gıda işleme ve paketleme, ısıl işlem, kimya, kablo üretimi, plastik enjeksiyon sanayi olmak üzere hemen hemen her sektörde ihtiyaç duyulmaktadır.
Özellikleri ve Yararları
- PSA (Basınç Salınımlı Emilim) Sistemi: %99.999’a kadar yüksek saflıkta azotu ekonomik olarak üretebilir.
- Özgün Tasarım: Yüksek verim (yüksek azot/hava oranı) ile düşük azot maliyeti sağlar.
- Basit Operatör Arayüzü: Kullanımı ve işletimi son derece kolaydır.
- Optimum Enstrümantasyon: Kullanımı ve bakımı karmaşıklaştıran gereksiz elektronik aksamlardan arındırılmıştır.
- Yüksek Kaliteli Dayanıklı Komponentler: Arıza yapmadan yıllarca kesintisiz hizmet verir.
Teknik Veriler & Besleme Havası Gereksinimleri
- Hava Ayırma Prensibi: Basınç Salınımlı Emilim (PSA)
- Azot Çıkış Basıncı: Min. hava basıncının yaklaşık 1,5 bar eksiği (maksimum 8 bar)
- Güç Gereksinimi & Tüketimi: 230 VAC (İsteğe bağlı farklı gerilimler), 300 Watt’tan az (ihmal edilebilir)
- Çalışma Ortamı & Sıcaklığı: Kapalı ve iyi havalandırılan bir alan, +5 °C / +40 °C
- Besleme Havası Basıncı & Sıcaklığı: Minimum 8,5 bar (5,5 bar’a kadar çalışabilir ancak kapasitesi düşer), Maksimum 30 °C
- Hava Kalitesi Şartları: Yağ ≤ 0,001 mg/m³, Partikül ≤ 0,01 micron, Çiğlenme noktası (Dewpoint) ≤ 3 °C
Enstrümantasyon ve Aksesuarlar
- Standart Enstrümantasyon:
- Oksijen oranı sürekli olarak ölçülüp gösterilir.
- Oksijen oranı kullanıcı tarafından programlanan değerin üzerindeyse üretilen azot otomatik dışarı atılır (ürün kirlenmesini önler).
- Azot depolama tankı basıncı önceden ayarlanan değere ulaştığında otomatik durur, düştüğünde tekrar çalışır.
- Göstergeler: % Oksijen, Çalışma Saati, Çalışıyor Göstergesi, Azot Tankı Dolu Göstergesi, 3 Adet Basınç Göstergesi (2 Adet Adsorpsiyon, 1 Adet Azot Dengeleme Tankı Basıncı).
- Alarmlar & Uyarılar: Düşük azot basıncı alarmı, Aktif karbon filtre değişim uyarısı. Manuel saflık ayarı imkanı.
- İsteğe Bağlı Enstrümantasyon: Dokunmatik renkli operatör paneli, uzaktan erişim ve tanılama, veri kaydı, otomatik saflık ayarı vb.
Boyut, Ağırlık ve Üretim Kapasiteleri Tablosu
| MODEL | Boyutlar (cm) |
Ağırlık (kg) |
Azot Saflığı ve Tüketim / Üretim Değerleri | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| %95,00 | %97,00 | %99,00 | %99,50 | %99,90 | %99,99 | %99,999 | ||||||||||
| Hava (m³/h) | N₂ (m³/h) | Hava (m³/h) | N₂ (m³/h) | Hava (m³/h) | N₂ (m³/h) | Hava (m³/h) | N₂ (m³/h) | Hava (m³/h) | N₂ (m³/h) | Hava (m³/h) | N₂ (m³/h) | Hava (m³/h) | N₂ (m³/h) | |||
| NG4 | 105 x 90 x 130 | 250 | 23,0 | 11,6 | 20,0 | 8,9 | 16,0 | 6,0 | 15,0 | 5,0 | 13,0 | 3,8 | 11,0 | 2,6 | 7,9 | 1,4 |
| NG6 | 105 x 90 x 160 | 280 | 35,0 | 17,3 | 29,0 | 13,4 | 24,0 | 9,0 | 22,0 | 7,6 | 19,0 | 5,7 | 16,0 | 4,0 | 11,9 | 2,1 |
| NG8 | 115 x 100 x 140 | 315 | 46,0 | 23,1 | 39,0 | 17,9 | 33,0 | 12,1 | 29,0 | 10,1 | 26,0 | 7,6 | 22,0 | 5,3 | 15,9 | 2,8 |
| NG10 | 115 x 100 x 160 | 350 | 58,0 | 28,9 | 49,0 | 22,3 | 41,0 | 15,1 | 37,0 | 12,6 | 32,0 | 9,5 | 27,0 | 6,6 | 19,8 | 3,6 |
| NG15 | 70 x 55 x 150 | 450 | 87,0 | 43,3 | 74,0 | 33,5 | 61,0 | 22,6 | 55,0 | 18,9 | 48,0 | 14,2 | 41,0 | 9,9 | 29,8 | 5,3 |
| NG20 | 80 x 65 x 150 | 500 | 116,0 | 57,8 | 98,0 | 44,6 | 81,0 | 30,2 | 73,0 | 25,2 | 64,0 | 18,9 | 55,0 | 13,2 | 39,7 | 7,1 |
| NG25 | 80 x 65 x 175 | 550 | 144,0 | 72,2 | 123,0 | 55,8 | 102,0 | 37,7 | 91,0 | 31,5 | 80,0 | 23,6 | 68,0 | 16,5 | 49,6 | 8,9 |
| NG30 | 80 x 65 x 200 | 600 | 173,0 | 86,7 | 147,0 | 67,0 | 122,0 | 45,2 | 110,0 | 37,8 | 96,0 | 28,4 | 82,0 | 19,8 | 59,5 | 10,7 |
| NG40 | 80 x 65 x 250 | 675 | 231,0 | 115,6 | 196,0 | 89,3 | 163,0 | 60,3 | 146,0 | 50,4 | 129,0 | 37,8 | 109,0 | 26,5 | 79,4 | 14,2 |
| NG50 | 110 x 90 x 180 | 800 | 289,0 | 144,5 | 246,0 | 111,6 | 204,0 | 75,4 | 183,0 | 63,0 | 161,0 | 47,3 | 136,0 | 33,1 | 99,2 | 17,8 |
* Değerler 8 bar adsorpsiyon basıncı ve 20°C ortam sıcaklığında ölçülmüştür.
* Azot ve hava debileri için referans koşullar: 25°C ve 1 atm.
* Belirtilen ölçü ve ağırlıklar yaklaşıktır. Üretici firma tüm teknik özellikleri değiştirme hakkını saklı tutar.
