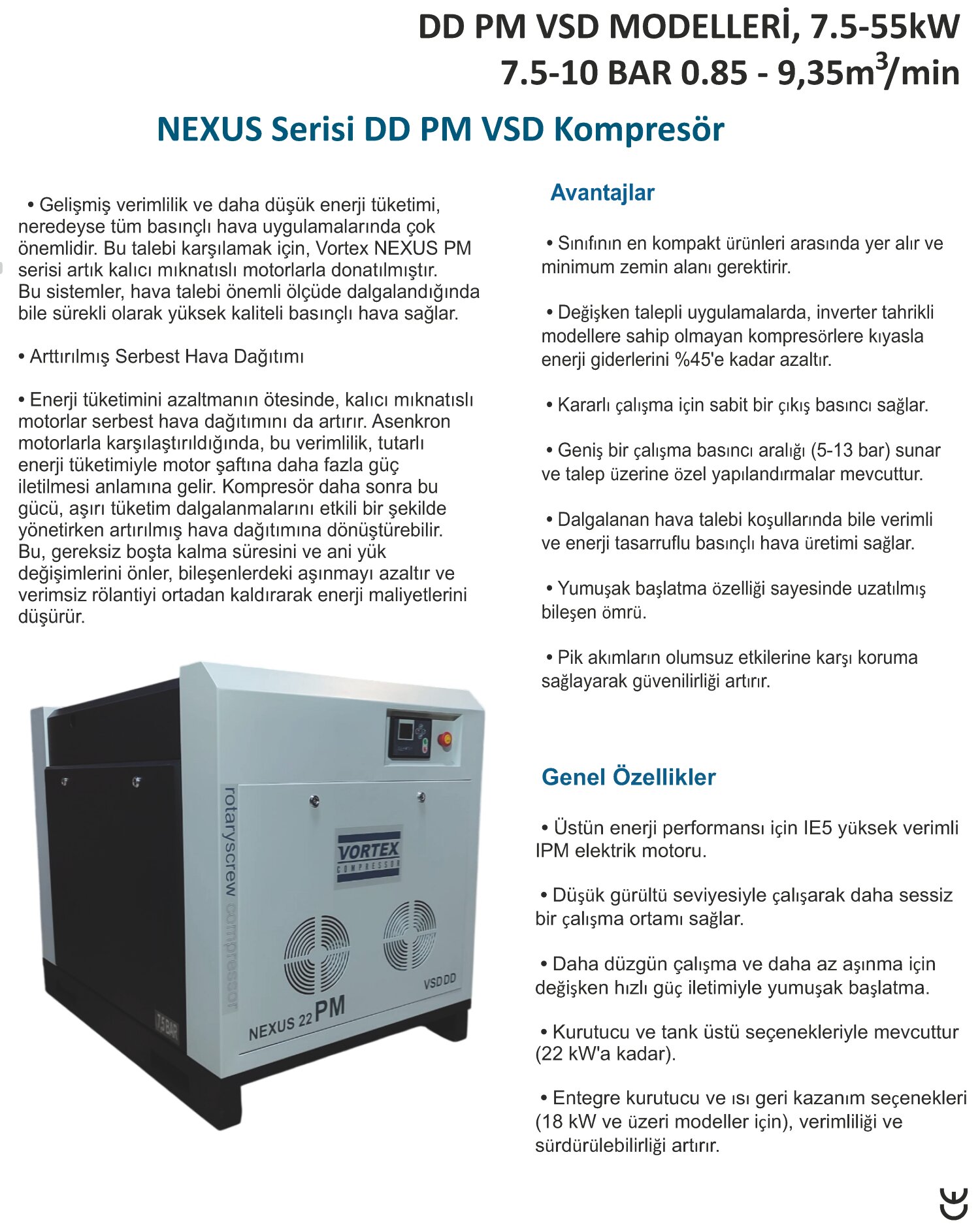

VORTEX NEXUS DD PM VSD Serisi Kompresör (DD PM VSD MODELLERİ, 7.5 – 55 kW)
Çalışma Basıncı: 7.5 – 10 BAR | Kapasite: 0.85 – 9.35 m³/min
Avantajlar
- Gelişmiş verimlilik ve daha düşük enerji tüketimi, neredeyse tüm basınçlı hava uygulamalarında çok önemlidir. Bu talebi karşılamak için, Vortex NEXUS PM serisi artık kalıcı mıknatıslı motorlarla donatılmıştır. Bu sistemler, hava talebi önemli ölçüde dalgalandığında bile sürekli olarak yüksek kaliteli basınçlı hava sağlar.
- Arttırılmış Serbest Hava Dağıtımı: Enerji tüketimini azaltmanın ötesinde, kalıcı mıknatıslı motorlar serbest hava dağıtımını da artırır. Asenkron motorlarla karşılaştırıldığında, bu verimlilik, tutarlı enerji tüketimiyle motor şaftına daha fazla güç iletilmesi anlamına gelir. Kompresör daha sonra bu gücü, aşırı tüketim dalgalanmalarını etkili bir şekilde yönetirken artırılmış hava dağıtımına dönüştürebilir. Bu, gereksiz boşta kalma süresini ve ani yük değişimlerini önler, bileşenlerdeki aşınmayı azaltır ve verimsiz rölantiyi ortadan kaldırarak enerji maliyetlerini düşürür.
- Sınıfının en kompakt ürünleri arasında yer alır ve minimum zemin alanı gerektirir.
- Değişken talepli uygulamalarda, inverter tahrikli modellere sahip olmayan kompresörlere kıyasla enerji giderlerini %45’e kadar azaltır.
- Kararlı çalışma için sabit bir çıkış basıncı sağlar.
- Geniş bir çalışma basıncı aralığı (5-13 bar) sunar ve talep üzerine özel yapılandırmalar mevcuttur.
- Dalgalanan hava talebi koşullarında bile verimli ve enerji tasarruflu basınçlı hava üretimi sağlar.
- Yumuşak başlatma özelliği sayesinde uzatılmış bileşen ömrü.
- Pik akımların olumsuz etkilerine karşı koruma sağlayarak güvenilirliği artırır.
Genel Özellikler & Bileşenler

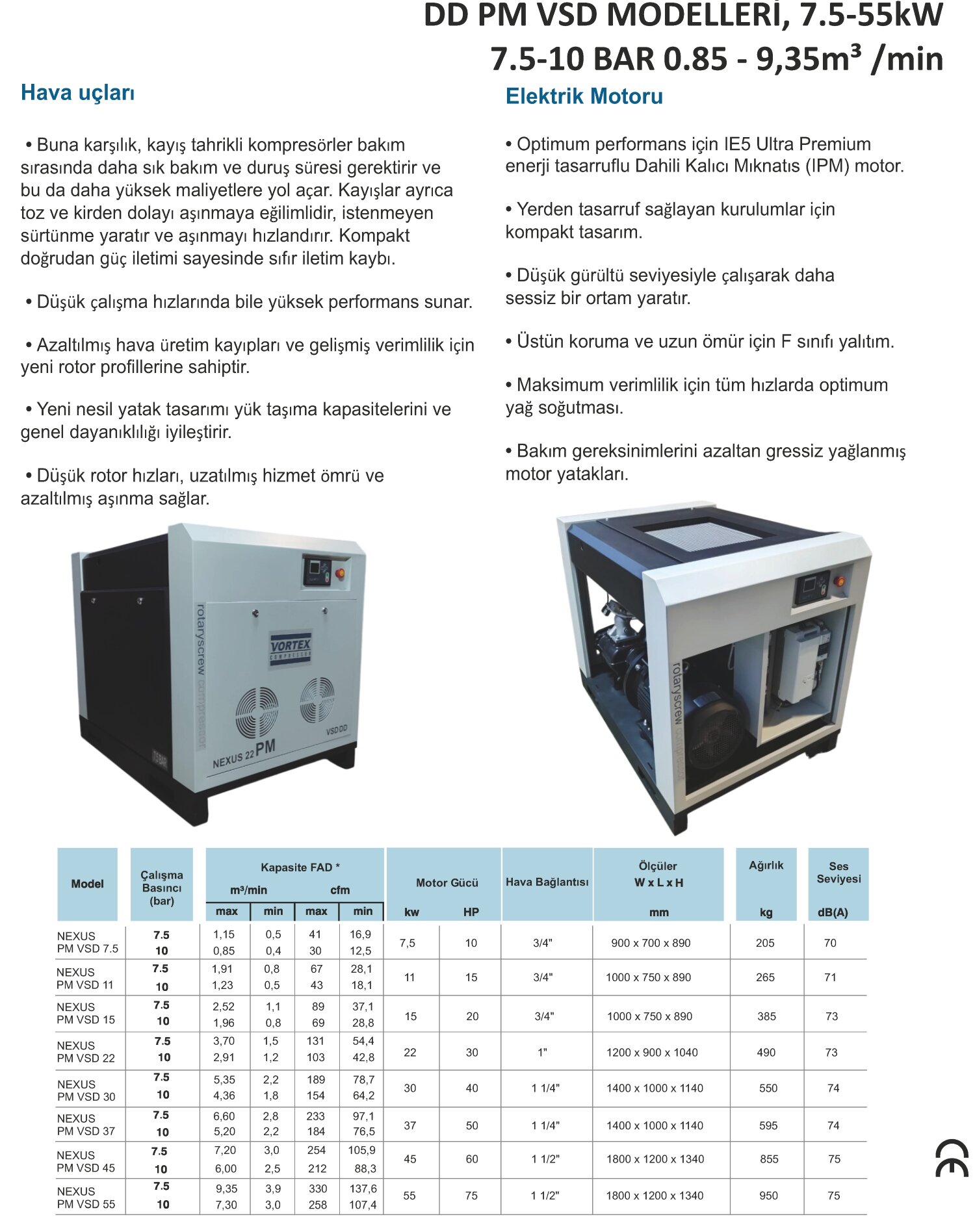

- Elektrik Motoru: Optimum performans ve üstün enerji performansı için IE5 Ultra Premium enerji tasarruflu Dahili Kalıcı Mıknatıs (IPM) elektrik motoru. Yerden tasarruf sağlayan kompakt tasarım. Düşük gürültü seviyesiyle çalışarak daha sessiz bir ortam yaratır. Üstün koruma ve uzun ömür için F sınıfı yalıtım. Maksimum verimlilik için tüm hızlarda optimum yağ soğutması. Bakım gereksinimlerini azaltan gressiz yağlanmış motor yatakları.
- Hava Uçları: Kayış tahrikli kompresörlerin aksine kompakt doğrudan güç iletimi sayesinde sıfır iletim kaybı. Düşük çalışma hızlarında bile yüksek performans sunar. Azaltılmış hava üretim kayıpları ve gelişmiş verimlilik için yeni rotor profillerine sahiptir. Yeni nesil yatak tasarımı yük taşıma kapasitelerini ve genel dayanıklılığı iyileştirir. Düşük rotor hızları, uzatılmış hizmet ömrü ve azaltılmış aşınma sağlar.
- Kurutucu ve tank üstü seçenekleriyle mevcuttur (22 kW’a kadar).
- Entegre kurutucu ve ısı geri kazanım seçenekleri (18 kW ve üzeri modeller için), verimliliği ve sürdürülebilirliği artırır.
NEXUS DD PM VSD Model Teknik Özellikler Tablosu
| Model | Çalışma Basıncı (bar) | Kapasite FAD | Motor Gücü | Hava Bağlantısı | Ölçüler W x L x H (mm) |
Ağırlık (kg) | Ses Seviyesi dB(A) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| m³/min (max) | m³/min (min) | cfm (max) | cfm (min) | kW | HP | ||||||
| NEXUS PM VSD 7.5 | 7.5 | 1.15 | 0.50 | 41.0 | 16.9 | 7.5 | 10 | 3/4″ | 900 x 700 x 890 | 205 | 70 |
| 10 | 0.85 | 0.40 | 30.0 | 12.5 | |||||||
| NEXUS PM VSD 11 | 7.5 | 1.91 | 0.80 | 67.0 | 28.1 | 11 | 15 | 3/4″ | 1000 x 750 x 890 | 265 | 71 |
| 10 | 1.23 | 0.50 | 43.0 | 18.1 | |||||||
| NEXUS PM VSD 15 | 7.5 | 2.52 | 1.10 | 89.0 | 37.1 | 15 | 20 | 3/4″ | 1000 x 750 x 890 | 385 | 73 |
| 10 | 1.96 | 0.80 | 69.0 | 28.8 | |||||||
| NEXUS PM VSD 22 | 7.5 | 3.70 | 1.50 | 131.0 | 54.4 | 22 | 30 | 1″ | 1200 x 900 x 1040 | 490 | 73 |
| 10 | 2.91 | 1.20 | 103.0 | 42.8 | |||||||
| NEXUS PM VSD 30 | 7.5 | 5.35 | 2.20 | 189.0 | 78.7 | 30 | 40 | 1 1/4″ | 1400 x 1000 x 1140 | 550 | 74 |
| 10 | 4.36 | 1.80 | 154.0 | 64.2 | |||||||
| NEXUS PM VSD 37 | 7.5 | 6.60 | 2.80 | 233.0 | 97.1 | 37 | 50 | 1 1/4″ | 1400 x 1000 x 1140 | 595 | 74 |
| 10 | 5.20 | 2.20 | 184.0 | 76.5 | |||||||
| NEXUS PM VSD 45 | 7.5 | 7.20 | 3.00 | 254.0 | 105.9 | 45 | 60 | 1 1/2″ | 1800 x 1200 x 1340 | 855 | 75 |
| 10 | 6.00 | 2.50 | 212.0 | 88.3 | |||||||
| NEXUS PM VSD 55 | 7.5 | 9.35 | 3.90 | 330.0 | 137.6 | 55 | 75 | 1 1/2″ | 1800 x 1200 x 1340 | 950 | 75 |
| 10 | 7.30 | 3.00 | 258.0 | 107.4 | |||||||
